无负压变频供水机组

管网叠压供水 · 进水压力保护 · 多泵协同调节

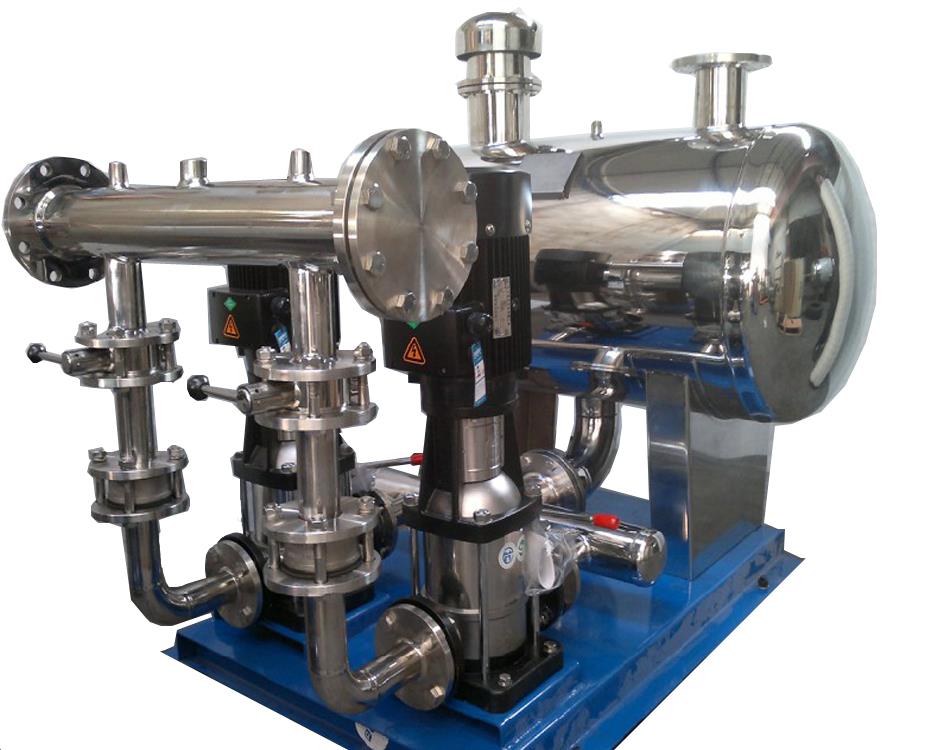

重庆南方工业泵制造有限公司提供无负压变频供水机组及工程配套选型服务。设备由稳流补偿装置、增压泵组、压力检测、管阀及控制系统组成。在供水条件允许的情况下，与市政供水管网连接，利用来水余压进行叠压增压，根据用水负荷变化调节水泵转速与运行台数，满足建筑二次供水需求。

系统同时关注进水侧条件与出水侧压力：出水侧通过压力反馈进行闭环调节；进水侧监测来水压力，达到保护条件时按设定逻辑限载、减泵或停泵，避免持续抽吸造成进水压力进一步降低。稳流补偿装置与真空抑制装置协同工作，具体结构、保护设定及恢复条件按项目确认。

针对日间高峰、夜间低流量等不同工况，可配置多泵轮换、备用切换、低流量休眠与唤醒策略，并结合气压罐及启停延时减少频繁启停。运行状态、压力、频率与故障信息可集中显示；通讯接口、远程监控及联动要求纳入控制方案统一确认。

适用于具备管网叠压条件的住宅小区、办公楼、酒店、商业设施及既有泵房改造。选型需核对设计流量、目标供水压力、***来水压力、供水单位接入要求与现场安装空间。来水不足或需停水储备的项目，应结合水箱供水或其他方案评估。

以上为系列选型范围，不表示同一型号可同时达到各项上限；具体参数以选定型号的性能曲线及配置清单为准。

选型咨询：13368258523　/　023-68857618

技术参数与配置

泵组扬程与设备承压分别校核。管路、罐体和阀门的压力等级应结合***进水压力、泵组运行压力及瞬态压力确定。

系统原理与技术特点

利用来水余压，匹配实际增压需求

泵组选型结合末端所需压力、标高差、沿程与局部损失，并扣除可利用的进水压力。按***来水压力核对供水能力，同时检查高进水压力工况下的设备承压及调节范围；避免只按建筑高度或单一压力点确定设备。

进水保护优先于出水压力调节

出口压力闭环控制负责随负荷调节；当入口压力接近保护阈值时，进水保护应限制泵组输出。限载、减泵、停泵及恢复的触发值和延时需相互协调，避免进水不足时继续追赶出口设定压力。

稳流补偿与真空抑制协同工作

稳流补偿装置为机组提供相应的水力调节条件，真空抑制装置按其结构和工作原理参与进水侧保护。两者应与压力检测、控制逻辑共同校核；稳流补偿罐不能作为持续停水备用水源使用。

多泵控制覆盖负荷变化

根据设计负荷、单泵性能和备用要求组织增减泵与轮换。调试时结合***小运行频率、增减泵延时、压力回差及低流量休眠条件，平衡压力响应与启停频次。全变频或其他驱动配置按项目运行要求确定。

泵组、管阀与电控形成完整配套

吸入条件应校核汽蚀余量，管路口径和阀门配置兼顾阻力、隔离检修与止回要求。主管设置独立支撑，避免管道荷载传递至泵体；控制信号量程、联锁条件与报警记录在调试时逐项核验。

工程选型需要哪些资料？

请提供以下信息，便于核对泵型、运行组合、设备承压与安装接口。

调试与交付核验

投运前完成设备基础、管道支撑、电气接线及接地检查，核对传感器量程、信号与显示值。通过用水负荷变化测试检查压力响应、增减泵、运行轮换与低流量策略。

按确认的试验方案验证进水低压、缺水、压力反馈异常与电机故障等保护动作，记录触发条件、处置结果和恢复方式。交付资料包括配置清单、接线及接口资料、运行设定与维护要求，具体范围按合同确认。

常见技术问题

无负压供水与变频恒压供水有什么关系？

“变频恒压”描述调速与压力调节方式；“无负压”描述管网叠压供水及其进水保护要求。无负压机组通常也采用变频恒压控制，但并非所有变频恒压机组都具备管网叠压的接入条件。

市政停水后还能继续供水吗？

稳流补偿罐不能替代储水设施。市政停水或进水条件不足时，机组应按保护逻辑运行；有停水储备要求的项目需另行配置相应储水与供水方案。

是否任何建筑都适合采用无负压供水？

需结合当地供水接入要求、管网能力和***来水压力判断。对进水条件不稳定、来水能力不足或有储水要求的项目，应比较水箱供水等方案后确定。

节能效果如何判断？

可利用来水压力与变频调节为降低运行能耗提供条件。实际效果取决于来水压力、用水负荷、泵组效率和控制设定，应在相同供水目标下结合实测运行数据比较。

能否接入远程监控？

可按需求核定通讯协议、接口、采集点表与远程权限，再配置控制器及通讯模块。具体功能和交付边界在技术清单中明确。
