CHM/CHL系列轻型卧式多级泵变频恒压机组
紧凑集成 · 低噪运行 · 家用增压与工业设备配套

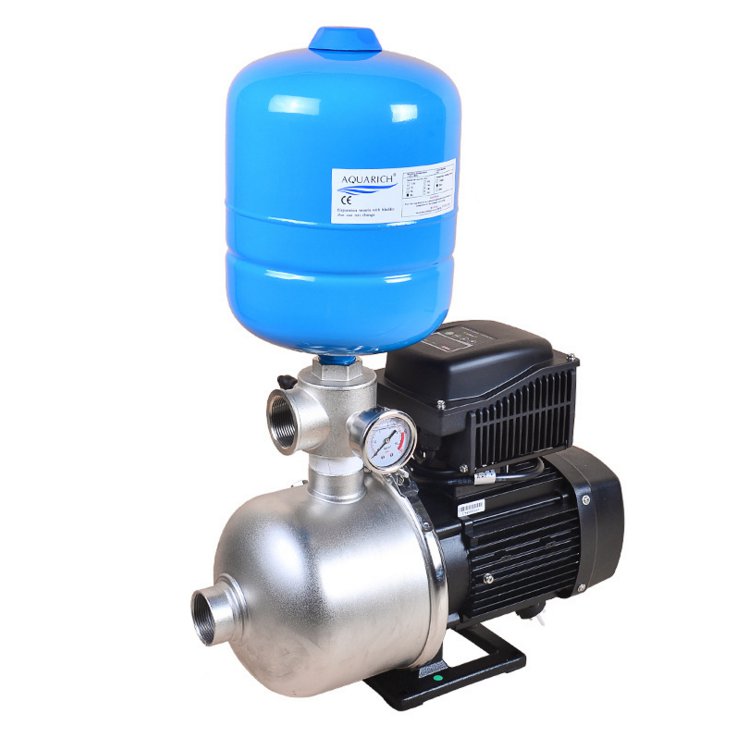

CHM/CHL系列轻型卧式多级泵变频恒压机组，以不锈钢卧式多级离心泵为核心，配套变频控制、压力反馈、压力罐及连接组件。系统根据用水需求调节泵速，使供水压力围绕设定值稳定运行，适用于家庭增压、小型商业供水及工业设备配套。
卧式结构紧凑，安装高度低；不锈钢过流部件兼顾洁净输送与耐腐蚀要求。通过变频柔性启动、低流量运行及启停策略配合，减少突然启停带来的振动与压力变化，提升日常用水和设备配套的运行体验。
机组可选择机载一体式或带底座、独立控制柜配置，按现场水源、设计流量、所需扬程、介质温度与安装空间确定。用于住宅增压时，同时核对进水条件与允许接入方式；用于循环系统时，重点核对系统阻力、温度和连续运行要求。
| 流量范围 Q | 0.5—28 m³/h |
|---|---|
| 扬程范围 H | 6—60 m |
| 电机功率 | 0.37—4.0 kW |
选型咨询：13368258523 / 023-68857618
核心技术参数
| 流量范围 Q | 0.5—28 m³/h |
|---|---|
| 扬程范围 H | 6—60 m |
| 电机功率 | 0.37—4.0 kW |
| 液体温度 | 常温型：0—70℃；热水型：*** +110℃ |
| 过流部件材质 | SUS304 / SUS316L 不锈钢，按配置选用 |
| 控制方式 | 变频恒压 / 全自动启停 |
| 运行噪声 | ＜50 dB(A)（按所选机型及运行条件） |
| 机组形式 | 紧凑一体式 / 配底座及独立控制柜式 |
产品特点与控制技术

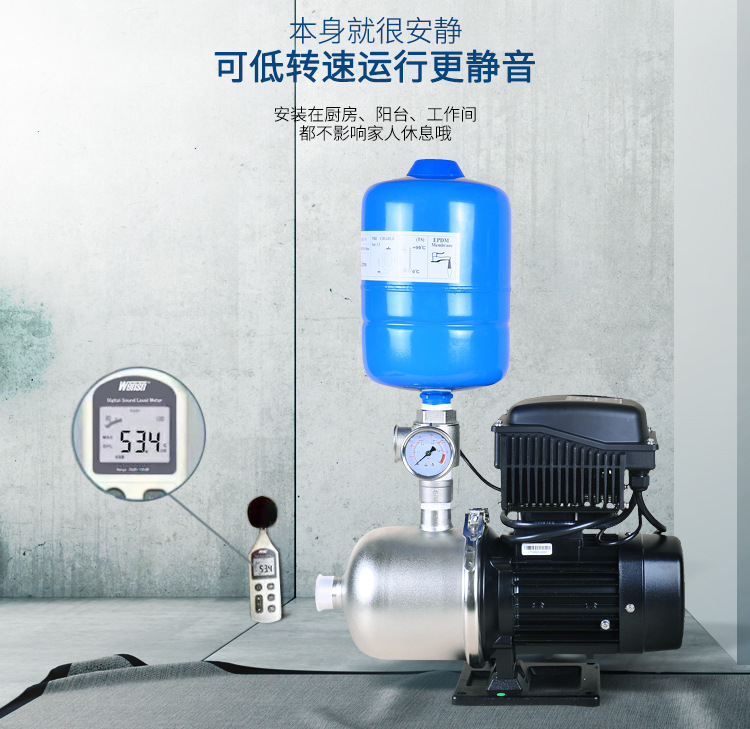

低噪运行
卧式紧凑结构，结合变频柔性启动及按需调速，降低启停冲击与机械振动；管路支撑、减振和安装位置同步考虑。
不锈钢过流
泵体、叶轮与导流部件按所选配置采用不锈钢材质。SUS304 / SUS316L按介质、温度及腐蚀条件匹配。
恒压调节
压力反馈参与闭环控制，负荷变化时自动调整泵速，改善多点同时用水及用水高峰时的压力稳定性。
集成配套
水泵、控制器、压力检测与压力罐组合配置，减少分散采购与现场组装工作；电源、管口和调试条件按安装要求落实。
运行保护
按控制配置设置缺水防干转、超压、过载等保护；漏电保护由相应电气保护装置实现，联锁与复位方式在调试时确认。
配置灵活
一体式适合空间紧凑的设备配套；底座与独立控制柜式便于布线、集中操作和维护，按项目要求确定。
压力反馈与闭环调速
传感器将实际出口压力反馈至控制器。控制器比较设定值与反馈值，调整运行频率；负荷增大时提高输出，负荷减小时降低转速。设定压力应在所选泵的有效工作范围内。
低流量管理与压力罐配合
压力罐用于缓冲小流量用水和压力变化，并与启停延时、休眠及唤醒设定协同。容积和预充压力按系统要求确定，避免因参数不匹配导致频繁启停。
卧式多级水力结构
多级叶轮与导流部件逐级增压，在紧凑机身内形成所需扬程。选型同时检查设计流量与扬程对应关系，避免长期偏离合适的工作区间。
介质与密封匹配
适用于清洁、低黏度且与接液材料相容的介质。热水工况需核对机械密封、弹性体、压力罐及连接件的温度等级；含颗粒或油类介质需单独核定。
应用领域
住宅增压
别墅、大平层、复式住宅及中低层建筑增压。按同时用水量、末端压力与水源条件选型。
小型商业配套
美容美发、洗衣房、实验室与小型用水设备。按连续用水、峰值负荷及水质要求匹配。
水处理与清洗
水处理设备、过滤系统及工业清洗配套。核对过滤器、阀件及设备本体的阻力损失。
暖通与冷却循环
热水循环、设备冷却及系统补水。循环按阻力选型，补水按系统静压与补水压力确定。
CHL型号与流量—扬程参数
表头流量单位Q（m³/h），表内对应扬程单位H（m）。型号、配用电机及各流量点数据按提供资料整理。
CHL2 系列
| 型号 | 配用电机 kW | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
|---|---|---|---|---|---|---|---|---|
| CHL2-20 | 0.37 | 19 | 18 | 16.5 | 15 | 13 | 10 | 7.5 |
| CHL2-20G | 0.37 | 19 | 18 | 16.5 | 15 | 13 | 10 | 7.5 |
| CHL2-30 | 0.37 | 28 | 26.5 | 24.5 | 22 | 19 | 15.5 | 12 |
| CHL2-30G | 0.37 | 28 | 26.5 | 24.5 | 22 | 19 | 15.5 | 12 |
| CHL2-40 | 0.55 | 36 | 34.5 | 33 | 29 | 25 | 20.5 | 16 |
| CHL2-40G | 0.55 | 36 | 34.5 | 33 | 29 | 25 | 20.5 | 16 |
| CHL2-50 | 0.55 | 45.5 | 43 | 40 | 36 | 31.5 | 26.5 | 20.5 |
| CHL2-60 | 0.75 | 53.5 | 51 | 48 | 44 | 39 | 32 | 24 |
CHL4 系列
| 型号 | 配用电机 kW | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|
| CHL4-20 | 0.37 | 19 | 18 | 17 | 15 | 12.5 | 10 | 8 |
| CHL4-20G | 0.37 | 19 | 18 | 17 | 15 | 12.5 | 10 | 8 |
| CHL4-30 | 0.55 | 28 | 27 | 26 | 23.5 | 20.5 | 17 | 13 |
| CHL4-40 | 0.75 | 37.5 | 36 | 34 | 31 | 27 | 23 | 19 |
CHL8 系列
| 型号 | 配用电机 kW | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
|---|---|---|---|---|---|---|---|---|
| CHL8-10 | 0.75 | 10 | 9.5 | 9.3 | 9 | 8 | 7.5 | 7 |
| CHL8-10G | 0.75 | 10 | 9.5 | 9.3 | 9 | 8 | 7.5 | 7 |
| CHL8-20 | 0.75 | 20 | 19.5 | 19 | 18 | 17 | 15.5 | 14 |
| CHL8-20G | 0.75 | 20 | 19.5 | 19 | 18 | 17 | 15.5 | 14 |
| CHL8-30 | 1.1 | 29.5 | 29 | 28 | 27 | 25 | 23 | 21 |
| CHL8-30G | 1.1 | 29.5 | 29 | 28 | 27 | 25 | 23 | 21 |
| CHL8-40 | 1.5 | 39 | 38 | 37 | 35 | 33 | 30.5 | 27.5 |
| CHL8-50 | 2.2 | 51 | 49.5 | 47.5 | 45 | 42.5 | 39.5 | 36 |
CHL12 系列
| 型号 | 配用电机 kW | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CHL12-10 | 0.75 | 11.5 | 11.2 | 11 | 10.5 | 10 | 9.5 | 9 | 8 | 7 | 6 |
| CHL12-10G | 0.75 | 11.5 | 11.2 | 11 | 10.5 | 10 | 9.5 | 9 | 8 | 7 | 6 |
| CHL12-20 | 1.2 | 23 | 22.5 | 22 | 21.5 | 20.5 | 19.5 | 18.5 | 17 | 15.5 | 13 |
| CHL12-20G | 1.2 | 23 | 22.5 | 22 | 21.5 | 20.5 | 19.5 | 18.5 | 17 | 15.5 | 13 |
| CHL12-30 | 1.8 | 35 | 34.5 | 33.5 | 32.5 | 31 | 29.5 | 28 | 26 | 23.5 | 20 |
| CHL12-30G | 1.8 | 35 | 34.5 | 33.5 | 32.5 | 31 | 29.5 | 28 | 26 | 23.5 | 20 |
| CHL12-40 | 2.4 | 47 | 46 | 45 | 43.5 | 41.5 | 39.5 | 37.5 | 35 | 31.5 | 27.5 |
| CHL12-50 | 3 | 60 | 58 | 56.5 | 55 | 52.5 | 50 | 47 | 44 | 40 | 35 |
CHL16 系列
| 型号 | 配用电机 kW | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
|---|---|---|---|---|---|---|---|---|---|
| CHL16-10 | 1.1 | 12.8 | 12.5 | 12 | 11.5 | 10.5 | 9.5 | 8 | 7 |
| CHL16-10G | 1.1 | 12.8 | 12.5 | 12 | 11.5 | 10.5 | 9.5 | 8 | 7 |
| CHL16-20 | 2.2 | 26 | 25 | 24 | 23 | 21.7 | 20 | 18 | 15.5 |
| CHL16-20G | 2.2 | 26 | 25 | 24 | 23 | 21.7 | 20 | 18 | 15.5 |
| CHL16-30 | 3 | 40 | 39 | 38 | 36 | 34 | 31.5 | 29 | 25 |
CHL20 系列
| 型号 | 配用电机 kW | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CHL20-10 | 1.1 | 13.5 | 13 | 12.5 | 12 | 11 | 10 | 9 | 8 | 7 | 6 |
| CHL20-10G | 1.1 | 13.5 | 13 | 12.5 | 12 | 11 | 10 | 9 | 8 | 7 | 6 |
| CHL20-20 | 2.2 | 27 | 26.5 | 25.5 | 25 | 23.5 | 22 | 20.5 | 18.5 | 17 | 14.5 |
| CHL20-20G | 2.2 | 27 | 26.5 | 25.5 | 25 | 23.5 | 22 | 20.5 | 18.5 | 17 | 14.5 |
| CHL20-30 | 4 | 39.5 | 39 | 38 | 37.5 | 35.5 | 34 | 31.5 | 29 | 26 | 23 |
常见问题
可以直接抽取地下水吗？
本系列通常为非自吸型离心泵，不能依靠空转自动排气。水源低于泵位时，应核对吸上条件、汽蚀余量、底阀密封与灌泵要求；井深或含砂工况需选择适用的自吸泵或井用泵。
如何选择功率与设定压力？
先确定设计流量、末端压力、标高差、管路损失及可利用进水压力，再查性能曲线选择型号和功率。不得把***流量与***扬程同时作为一个工作点。
用于热水与机床冷却液时要注意什么？
热水需匹配整套系统的耐温等级；机床冷却液需核对黏度、油分、颗粒及化学相容性。未经核定，不将普通清水机组直接用于含切屑或油类介质。
工程选型与咨询
请提供设计流量、所需压力、水源及来水压力、介质温度、电源条件和现场尺寸。
13368258523 / 023-68857618
